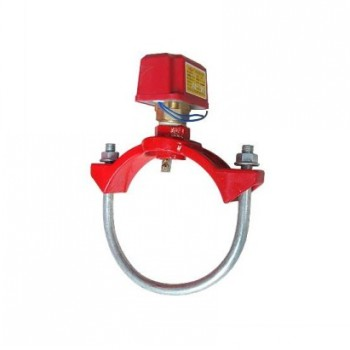

ZSJZ型馬鞍式水流指示器
消防水流指示器主要用於自動噴水滅火係統,作為區域水流動時的轉換成電信號,可以將電信號送至電控箱。消防水泵的控製開關作為自動報警和控製水源的啟閉,是自動噴水滅火係統的主要部件之一。
馬鞍式水流指示器主要性能規範和技術參數
最大工作壓力:1.2Mpa延遲時間:2~90s
動作流量:>15~37.5L/min不動作流量:<15L/min
工作電壓:DC24V電流:0.5A
耗電量:<200mA(報警時)控製容量:10W
1.適用管路公稱通徑規格為DN50、DN65、DN80、DN100、DN125、DN150和DN200七種。
2.與管路連接方式有ZSJZ·F法蘭式、ZSJZ·M馬鞍式和ZSJZ·R,螺紋式多種連接方式。
3.產品標準:GB5135—2003《自動噴水滅火係統第7部分,水流指示器》。
馬鞍式水流指示器安裝與使用:
1.自動噴水滅火係統管路必須進行衝洗,清除管道雜物、汙垢和焊渣、毛刺後方可安裝。
2.水流指示器必須安裝在前後同一公稱通徑管道長度5倍的管路中。
3.安裝應注意水流方向和產品上水流箭頭指示方向一致,一般安裝在水平管路上,如必須安裝在垂直管路上時,應先注意測試杠規定的流量時是否動作和複位。
4.ZSJZ型水流指示器為常閉式,接線時接圖所示:十紅色線為NO,一黑色線C為動觸點。
5.ZSJZ·F法蘭連接式水流指示器連接尺寸符合JB>q法蘭尺寸1.6Mpa的規定。
