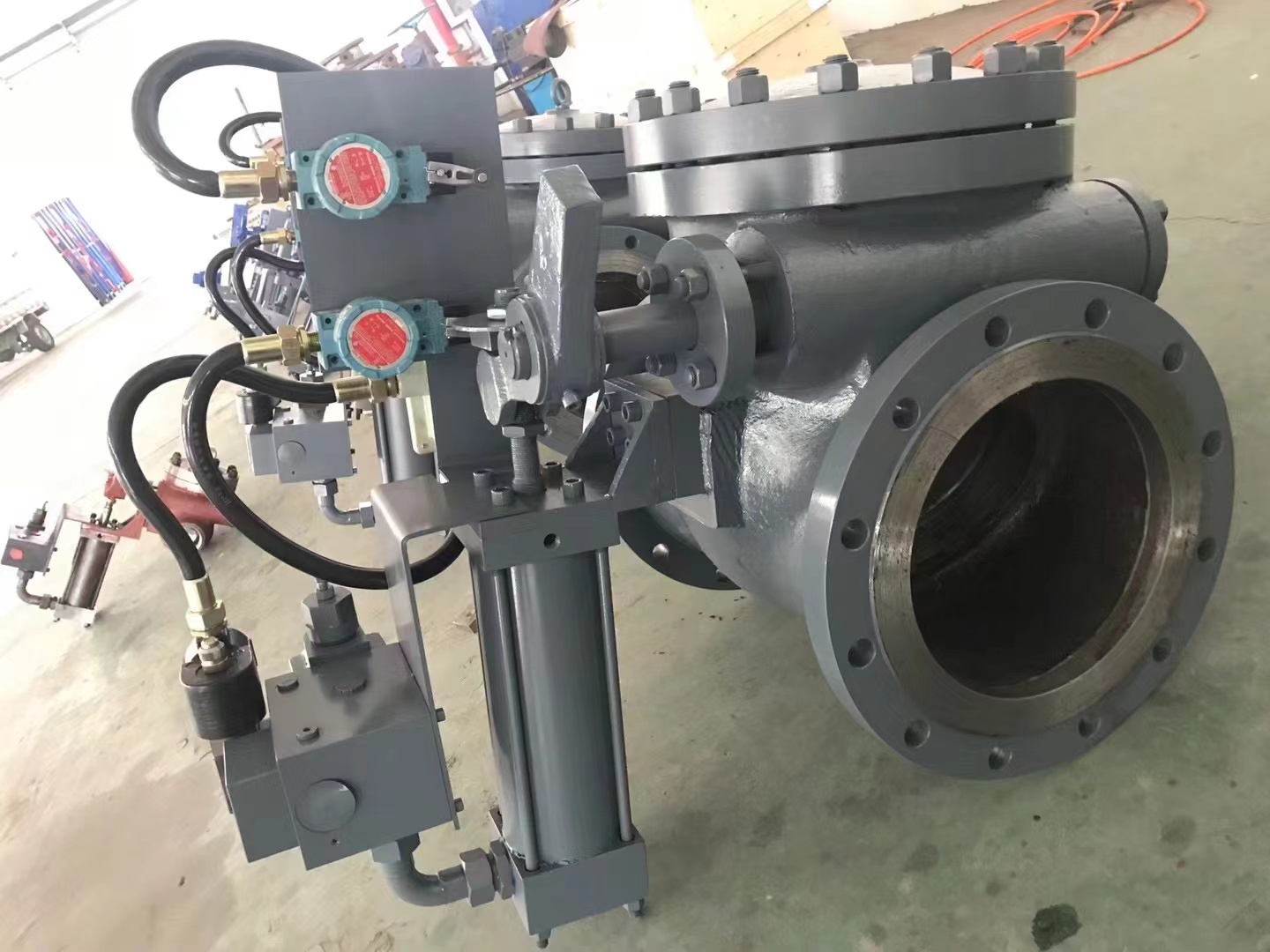

H664Y抽汽快速關閉逆止閥連接形式：焊接
產品材質：碳素鋼，不鏽鋼
公稱通徑：50~1000mm
適應介質:水，蒸汽
壓力環境：0.6-10Mpa
【H664Y抽汽快速關閉逆止閥產品綜述】
抽汽止回閥是利用引進技術，在國外同類產品的基礎上，采用目前先進的設計、製造、材料技術、重新開發的完全滿足國內600MW、1000MW以下發電機組汽輪機抽汽係統需要的閥門產品，技術性能達國際先進水平，為國內外近百家電力企業提供了數百台質優價廉的產品，得到了眾多用戶的一致好評，已經替代部分進口，為國家節約了大量外匯。該係列產品主要用在600MW以下火力發電汽輪機抽汽係統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小於0.5秒。
【H664Y抽汽快速關閉逆止閥閥設計製造檢驗標準】
設計製造標準：ASME/ANSIB16.34、E101、JB/T3595
結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
【H664Y抽汽快速關閉逆止閥特點】
►設計製造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，
►真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求；
►針對不同溫度，主體材料采用碳鋼或高溫鋼，密封麵堆焊硬質合金；
►閥瓣設計為經搖杆與閥杆活動連接，可與閥認密封麵自對對中，保證密封麵吻合；
►閥座密封麵傾斜一定角度，減少關閉時間，減輕衝擊，保護設備本身和管道安全；
►閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生；
►閥體內腔采用流線型設計，流通能力大，減小閥門阻力；
►執行機構為彈簧複位式氣缸或液壓缸，並與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作；
►氣缸戒液壓缸內壁塗耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；
►關閉件開啟設有限位機構，避免開啟過位造成損壞；
►執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示；
►也可根據用戶具體要求進行針對性設計。
【H664Y抽汽快速關閉逆止閥用途及性能規範】
H664Y抽汽止回閥用於電廠或熱電廠抽氣係統，或其它係統的和水等非腐蝕性介質管道上，防止汽輪機級負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎，毀壞汽輪發電機的惡性事故，並防止加熱器係統管道泄漏使水從抽汽緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號後，將汽輪機迅速隔開，給汽輪機或抽氣係統以大保護。
【H664Y抽汽快速關閉逆止閥氣路係統工作原理】
氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，後經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
電磁閥、空氣處理元件等控製部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家優質產品，以確保優良的性能和高可靠性。
H664Y抽汽快速關閉逆止閥結構特點
1、密封麵堆焊Cr13係不鏽鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長杆和撥叉作用於銷軸，用以平衡和搖杆的重力矩，防止水錘現象的發生。當介質正向流動時，有助於打開閥門，並在運行中保持閥門的平穩和減少振動。
