產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 電動切斷蝶閥
- D971F
- D971F-電動切斷蝶閥
- 152
上一個：法蘭電動雙向壓蝶閥 下一個:電動鋁合金蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D971F-電動切斷蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

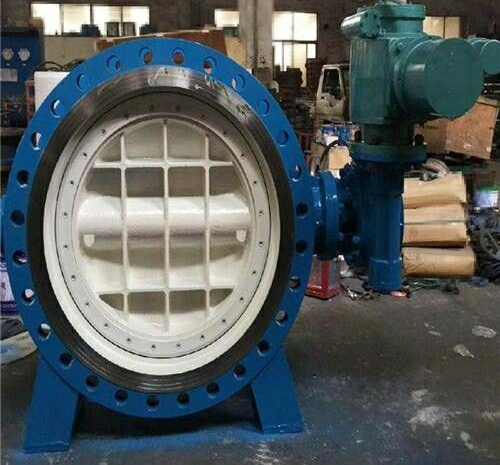

一、D971F-電動切斷蝶閥產品概述
由CHR角行程電動執行機構和直通鑄造蝶閥閥體組成，電動執行器具有功能強，體積小，輕便宜人，性能可靠，配套簡單。電動開關蝶閥閥體流通能力大，對常溫、幹淨介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封結構，采用一個“U”型不鏽鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封麵仍處於滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封麵即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能*的目的。
二、D971F-電動切斷蝶閥技術參數
三、D971F-電動切斷蝶閥零件材料
四、D971F-電動切斷蝶閥性能指標
五、D971F-電動切斷蝶閥外形連接尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971F-電動切斷蝶閥產品，請您根據D971F-電動切斷蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D971F-電動切斷蝶閥產品概述
由CHR角行程電動執行機構和直通鑄造蝶閥閥體組成，電動執行器具有功能強，體積小，輕便宜人，性能可靠，配套簡單。電動開關蝶閥閥體流通能力大，對常溫、幹淨介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封結構，采用一個“U”型不鏽鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封麵仍處於滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封麵即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能*的目的。
二、D971F-電動切斷蝶閥技術參數
| 閥體形式 | 直通鑄造閥 |
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭（FF RF RTJ）、焊接（SW BW）、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
三、D971F-電動切斷蝶閥零件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 2 | 下軸套 | 銅合金、304、316 | ||
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR、PTFE、PPL、304、316 | ||
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定銷 | 25、35、45 | ||
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L | ||
| 9 | 上軸套 | 銅合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D971F-電動切斷蝶閥性能指標
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 額定流量係數KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
| 允許壓差（MPa） | ≤公稱壓力 | |||||||||||||
| 動作範圍 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，為Kv值的10-4 |
五、D971F-電動切斷蝶閥外形連接尺寸
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
| H1 | 根據所配執行機構而定 | |||||||||||||
| A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971F-電動切斷蝶閥產品，請您根據D971F-電動切斷蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
