- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥
- 電動低溫調節閥
- ZDLP
- ZDLP-電動低溫調節閥
- 55
上一個：動態電動平衡調節閥 下一個:自力式減壓閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZDLP-電動低溫調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

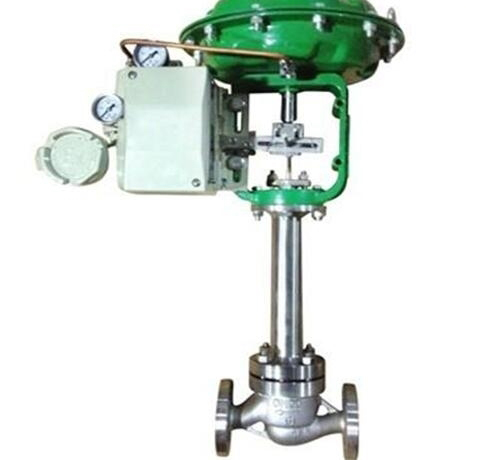

一、ZDLP-電動低溫調節閥產品簡述
由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。該閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，適合於低於0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥杆密封出接近常溫下工作，並減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
二、ZDLP-電動低溫調節閥產品主要性能參數
執行機構參數
三、ZDLP-電動低溫調節閥產品主要技術參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDLP-電動低溫調節閥產品，請您根據ZDLP-電動低溫調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、ZDLP-電動低溫調節閥產品簡述
由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。該閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，適合於低於0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥杆密封出接近常溫下工作，並減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
二、ZDLP-電動低溫調節閥產品主要性能參數
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±10.0 | ±1.0 | ||
| 回差% | ≤6.0 | ≤1.0 | ||
| 死區% | ≤6.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±5.0 | ±1.0 |
| 始點 | ±10 | ±1.0 | ||
| 氣關 | 始點 | ±10.0 | ±1.0 | |
| 終點 | ±5.0 | ±1.0 | ||
| 額定行程偏差% | ≤±2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調範圍R | 30：1 |
執行機構參數
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量係數KV | 單座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
三、ZDLP-電動低溫調節閥產品主要技術參數
| 閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | |
| 流量係數KV | 小流量閥 | 0.08 | 0.12 | 0.20 | 0.30 | 0.50 | 0.80 | 1.00 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 單座閥 | -- | -- | -- | -- | -- | -- | -- | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | |
| 雙座閥 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 16 | 25 | 40 | 72 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||||
| 可調範圍 | 30：1 | |||||||||||||||||||||
| 公稱壓力 | 標準產品1.6、4.0、6.4MPa； | |||||||||||||||||||||
| 閥芯形式 | 單、雙座閥為直通鑄造球形閥，小流量閥為直通鍛造閥 | |||||||||||||||||||||
| 流量特性 | 等百分比、直線、快開 | |||||||||||||||||||||
| 作用形式 | 氣開式、氣關式 | |||||||||||||||||||||
| 工作溫度 | -250～60℃ | |||||||||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/T79.1-94、JB/179.2-94、HG20592-2009、ANSI、JIS、DIN等標準訂貨生產 | |||||||||||||||||||||
| 執行機構 | ZMAB氣動薄膜執行機構、ZHAB精小型氣動薄膜執行機構 | |||||||||||||||||||||
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急動作裝置、手輪機構等 |
