產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 高壓焊接球閥
- Q61Y320

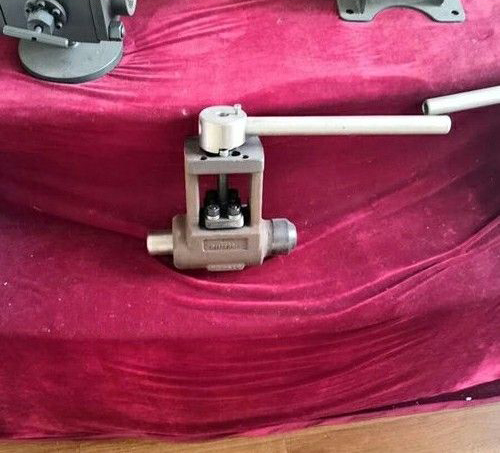

- Q61Y320-高壓焊接球閥
- 47
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q61Y320-高壓焊接球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q61Y320-高壓焊接球閥產品說明書資料介紹：
Q61Y320-高壓焊接球閥閥體材質可選A105 F22 F91，閥芯閥座1比1匹配研磨密封效果好，公稱通經DN15-DN100，公稱壓力PN16-PN420，驅動方式：手動 電動 氣動，用於火力電站及工廠自備機組汽輪廠疏水排氣使用。
適用於鍋爐疏水，汽機疏水，鍋爐定排連排給水係統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水等係統。
執行標準:
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
優點:
1、對比截止式疏水閥疏水流量大，無衝蝕，開閉速度快等優點
2、分體式的結構現場更換維修方便快捷，使用壽命長。
技術特點:
1、從結合力、空隙率、硬度三個元素的技術分析，解決了噴塗材料的可靠性和完整性，使得球體和閥座的密封麵的硬度高，提高了閥門的使用壽命和抗磨損能力。
2、閥杆密封動態碟簧加載結構，確保了閥杆的密封性，減少了閥杆的填料的摩擦，降低了閥門開關的扭矩。
3、閥座和球體的密封麵一對一的金剛砂定向研磨，密封更加吻合，提高了密封性能
零部件材質
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61Y320-高壓焊接球閥產品，請您根據Q61Y320-高壓焊接球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q61Y320-高壓焊接球閥產品說明書資料介紹：
Q61Y320-高壓焊接球閥閥體材質可選A105 F22 F91，閥芯閥座1比1匹配研磨密封效果好，公稱通經DN15-DN100，公稱壓力PN16-PN420，驅動方式：手動 電動 氣動，用於火力電站及工廠自備機組汽輪廠疏水排氣使用。
適用於鍋爐疏水，汽機疏水，鍋爐定排連排給水係統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水等係統。
執行標準:
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
優點:
1、對比截止式疏水閥疏水流量大，無衝蝕，開閉速度快等優點
2、分體式的結構現場更換維修方便快捷，使用壽命長。
技術特點:
1、從結合力、空隙率、硬度三個元素的技術分析，解決了噴塗材料的可靠性和完整性，使得球體和閥座的密封麵的硬度高，提高了閥門的使用壽命和抗磨損能力。
2、閥杆密封動態碟簧加載結構，確保了閥杆的密封性，減少了閥杆的填料的摩擦，降低了閥門開關的扭矩。
3、閥座和球體的密封麵一對一的金剛砂定向研磨，密封更加吻合，提高了密封性能
零部件材質
| 序號 | 零件名稱 | ASTM A105係列 | ASTM A182 F22係列 | ASTM A182 F91/F92係列 |
| 1 | 閥體 | ASTM A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 2 | 閥座 | 410噴塗碳化鉻 | Inconel 718+CrC | |
| 3 | 球體 | 410噴塗碳化鉻 | Inconel 718+CrC | |
| 4 | 預緊閥座 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 5 | 蝶型彈簧 | Inconel X 750 | ||
| 6 | 閥座支撐圈 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 7 | 卡簧 | Inconel X 750 | ||
| 8 | 接管 | 20# | 12Cr1MoV | P91/P92 |
| 9 | 填料 | Inconel 718絲+高溫用膨脹石墨 | ||
| 10 | 螺栓 | ASTM A193 B7 | ASTM A193 B16 | ASTM A193 B8M |
| 11 | 填料壓蓋 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 12 | 蝶形彈簧 | Inconel X 750 | ||
| 13 | 螺母 | ASTM A194 2H | ASTM A194 7 | ASTM A194 BM |
| 14 | 閥杆 | Inconel 718 氮化 | ||
| 15 | 止推軸承 | Inconel 718 氮化 | ||
| 16 | 連接軸 | ASTM A276 410氮化 | ||
| 17 | 支架 | Q235 | ||
| 18 | 氣動執行器 | 組件 | ||
| 19 | 內六角螺釘 | ASTM A193 B7 | ||
