產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 電動蝶閥

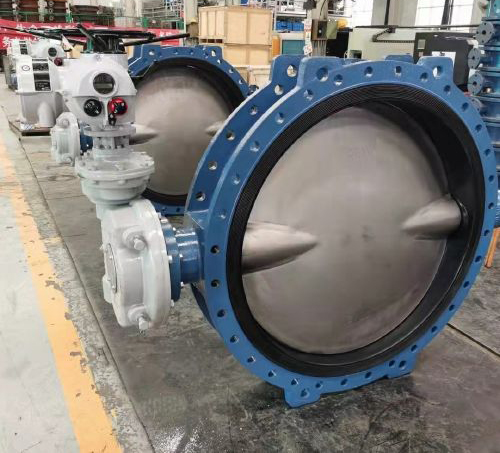

- GEMUS4.88 T2UF22D0,DN1200/PN10
- GEMUS4.88 T2UF22D0,DN1200/PN10-電動蝶閥
- 86
上一個：蝸輪法蘭襯氟蝶閥 下一個:防爆型快速關閉閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GEMUS4.88 T2UF22D0,DN1200/PN10-電動蝶閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電動蝶閥產品說明書資料介紹
電動蝶閥由角行程電動執行機構（0～90°部分回轉）/多回轉（0~360°）和蝶閥整體通過機械連接，經過安裝調試後共同組成。電動法蘭蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。電動法蘭蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用於≥300度以上的工況場合；四氟密封結構適用於≥180度以內的工況場合；四氟密封結構適用於≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控製信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
產品特點
1、體積小、重量輕、操作輕巧、便於安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨於直線,調節性能。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
技術參數
公稱通徑DN50～DN1200
公稱壓力PN1.0MPa、PN1.6MPa、PN2.5MPa
法蘭標準JB/T79、GB/T9113、HG20594-97
連接形式法蘭式
閥板形式垂直板式
流量特性近似快開型
動作範圍0～90°
泄露量按GB/T4213-92，為Kv值的10-4
基本誤差±2.5%
回差±2.5%
死區1% (可調)
可調範圍50:1
配置執行機構可配PSQ、HQ、UNIC、361RS、JO等係列角行程電動執行機構
控製方式開關到位燈(開關兩位控製)、智能調節(4～20mA模擬量信號控製)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GEMUS4.88 T2UF22D0,DN1200/PN10-電動蝶閥 產品，請您根據GEMUS4.88 T2UF22D0,DN1200/PN10-電動蝶閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
