產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 防爆電動蝶閥
- D971X16C

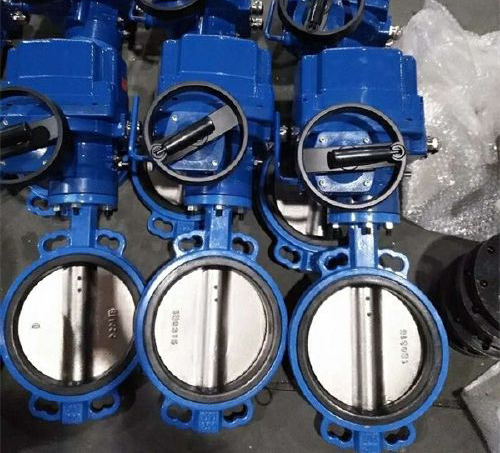

- D971X16C-防爆電動蝶閥
- 86
上一個:經濟型氣動通風蝶閥 下一個:氣動對夾式通風蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D971X16C-防爆電動蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D971X16C-防爆電動蝶閥產品說明書資料介紹
D971X16C-防爆電動蝶閥由閥體、閥杆、蝶板和密封圈組成。閥體呈圓筒形,軸向長度短,內置蝶板。結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,並且還可以同時具有良好的流量調節功能和關閉密封特性,圓盤式啟閉件往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門。
可以用在易燃易爆場合使用 不同的使用場合選用不同的防爆等級
型號編製
①、閥門類型:BD=夾套保溫型蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式:3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式:4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式:0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質:F=氟橡膠 J=襯膠 X=三元乙丙膠
⑥、壓力等級(PN):16
⑦、閥體材質:C=碳鋼 P=304不鏽鋼 R=316不鏽鋼 未填寫=鑄鐵
用途:
廣泛用於輕紡、城市給水管網、化工、石油、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
特點:
1、閥板於閥軸連接內銷式連接,不會因為衝蝕造成閥銷故障。
2、閥體烤漆工藝處理,耐環境流體腐蝕性能提升使用壽命增強。
3、閥門具有自清掃功能,防止閥門管道介質渣子殘留在密封閥座上導致卡死現象。
4、閥板特有設計,流量係數大,流阻小。在額定壓力下,實現零泄漏。
5、對夾式連接和選配精小型電動執行器閥門整體小巧,安裝方便快捷。
執行標準:
設計製造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
外形連接尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971X16C-防爆電動蝶閥產品,請您根據D971X16C-防爆電動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D971X16C-防爆電動蝶閥產品說明書資料介紹
D971X16C-防爆電動蝶閥由閥體、閥杆、蝶板和密封圈組成。閥體呈圓筒形,軸向長度短,內置蝶板。結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,並且還可以同時具有良好的流量調節功能和關閉密封特性,圓盤式啟閉件往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門。
可以用在易燃易爆場合使用 不同的使用場合選用不同的防爆等級
型號編製
| D | 9 | 7 | 1 | JX | 10~16 | |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驅動方式:3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式:4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式:0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質:F=氟橡膠 J=襯膠 X=三元乙丙膠
⑥、壓力等級(PN):16
⑦、閥體材質:C=碳鋼 P=304不鏽鋼 R=316不鏽鋼 未填寫=鑄鐵
用途:
廣泛用於輕紡、城市給水管網、化工、石油、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
特點:
1、閥板於閥軸連接內銷式連接,不會因為衝蝕造成閥銷故障。
2、閥體烤漆工藝處理,耐環境流體腐蝕性能提升使用壽命增強。
3、閥門具有自清掃功能,防止閥門管道介質渣子殘留在密封閥座上導致卡死現象。
4、閥板特有設計,流量係數大,流阻小。在額定壓力下,實現零泄漏。
5、對夾式連接和選配精小型電動執行器閥門整體小巧,安裝方便快捷。
執行標準:
設計製造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
| 壓力等級(MPa) | 0.6 | 1 | 1.6 | |
| 閥門強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | |
| 閥門密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | |
| 適用溫度℃ | -45℃+80℃ | |||
| 主要材質 | QT450 | |||
| 連接形式 | 對夾式 | |||
| 啟閉形式 | 精小型電動執行器 | |||
| 適用介質 | 工藝水、空氣、油品、弱酸性介質等 | |||
| 連接標準 | GB9113 | |||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | |
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | |
| H | 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 |
| 對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | |
