自力式溫度調節閥介紹

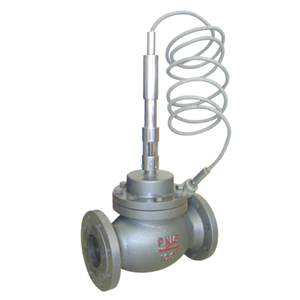

ZZWP型自力式溫度調節閥是由溫度傳感器與控製閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。產品適用於以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控製。具有溫度設定範圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用於城市供熱、采暖係統及電力、石油、冶金、製藥、鍋爐等工業部門。
自力式溫度調節閥產品型號

類別

型號

類別

型號

單座加熱調節器

ZZWP-16~40B

單座冷卻調節器

ZZWP-16~40B

雙座加熱調節器

ZZWN-16~40B

雙座冷卻調節器

ZZWN-16~40B

套筒加熱調節閥

ZZWM-16~40B

套筒冷卻調節閥

ZZWM-16~40B

閥芯結構型式
自力式溫度調節閥主要技術參數
1.控製閥主要技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

額定流量係數Kv

單座、套筒

7

11

20

30

48

75

120

190

300

480

雙座



12

22

33

53

83

132

209

330

528

允許壓差(MPa)

1.6

1.0

0.5

公稱壓力(MPa)



固有流量特性

快開

工作溫度℃

≤300

適合介質

氣體、蒸汽、低粘度液體

法蘭尺寸、型式

PN10、16、GB9113-88凸式PN40凹式
或根據用戶要求選配其它標準型式的法蘭(如:ANSI、JIS、DIN等標準)

結構長度

按GB12221-89標準

1、控製閥主要技術參數

傳感器型號

T01

T02

溫度設定範圍℃

0~70 50~120 100~170 150~220

溫度傳遞係數(mm/℃)

0.8

時間反應常s

120

超溫保護℃

設定溫度範圍上限值+50

安裝接頭

G1"

毛細管長度m

3 5 8

傳感器直徑

溫包:25護套:28

溫包材質

黃銅

自力式溫度調節閥主要性能指標

控製精度%

±15

允許泄
漏量

硬密封(L/H)

單座(Ⅳ級):≤10-4閥額定容量:雙座、套筒(Ⅱ級)、≤5×10-3×閥額定容量

軟密封
(ml/min)

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

自力式溫度調節閥可配附件
散熱片、手動裝置等。
自力式溫度調節閥外形尺寸與重量

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

L

150

160

180

200

230

290

310

350

400

480

H

500

540

580

640

700

750

820

950

L1

430

630

L2

350

d

25(護套直徑φ28)

重量(Kg)

8

10

13

15

18

30

35

60

75

85

自力式溫度調節閥使用介質與溫度的關係

閥體材質

公稱
壓力
(MPa)

介質溫度℃

≤150

≤200

≤250

≤300

≤350

≤400

≤425

≤450

最大工作壓力(MPa)

HT200

1.0

1.0















1.6

1.6

1.5













ZG230-450

1.6

1.57

1.52

1.44

1.28

1.12

0.88

0.72



ZG1Cr18Ni9Ti

1.6

1.6

1.6

1.4

1.25

1.1

1.0

0.9

0.75

ZG0Cr18Ni12Mo2Ti

4.0

4.0

4.0

3.6

3.2

2.8

2.5

2.2

1.9

6.4

6.4

6.4

5.6

5.0

4.5

4.0

3.6

3.0

自力式溫度調節閥主要零件及推薦使用溫度範圍

零件名稱

材料

溫度範圍

閥體、閥蓋

HT200

-20~200℃

ZG230-450

-40~450℃

ZG1Cr18Ni9Ti

-250~550℃

ZG0Cr18Ni12Mo2Ti

-250~550℃

閥芯、閥座

1Cr18Ni9Ti

-250~550℃

0Cr18Ni12Mo2Ti

-250~550℃

(增強)聚四氟乙烯

-20~200℃

司太萊合金堆焊

-250~550℃

壓力平衡元件

波紋管

18Ni12Mo2Ti

-160~300℃

彈簧

18Ni12Mo2Ti

-160~250℃

上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的自力式溫度調節閥產品,請您根據自力式溫度調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
