產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 高真空蝶閥
- GI

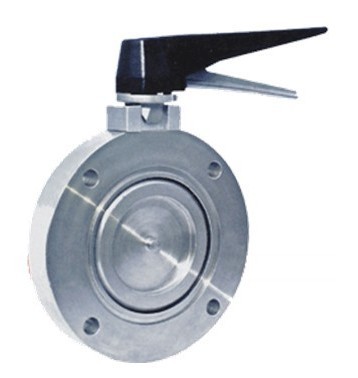

- GI高真空蝶閥
- 852
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多高真空蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
高真空蝶閥GI型主要零件材料
閥體、閥蓋、閥杆:碳鋼或不鏽鋼
密封件:丁腈橡膠、氟橡膠。
高真空蝶閥GI型外形及連接尺寸
|
Model 型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-32 |
32 |
78 |
64 |
36 |
22 |
32 |
36 |
115 |
4-φ7 |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
40 |
36 |
115 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
50 |
36 |
115 |
4-φ9 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
130 |
38 |
135 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
140 |
38 |
135 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
153 |
38 |
135 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
179 |
40 |
165 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
208 |
40 |
185 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
234 |
45 |
300 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
300 |
55 |
350 |
8-φ14 |
