- 閘閥
- 大口徑彈性座封閘閥
- Z545X
- Z545X大口徑彈性座封閘閥
- 868
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多大口徑彈性座封閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

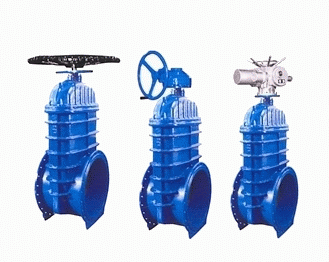

大口徑彈性座封閘閥Z545X采用最優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕鬆自如地開關,也可根據用戶的要求加裝開閉指示柱,或電動、氣動執行機構。密封、防鏽功能極佳,安全可靠,使用壽命長。可立式臥式安裝,廣泛用於給排水係統、汙水處理係統、市政建設及礦山、治金、電廠等行業。
大口徑彈性座封閘閥主要技術參數
公稱壓力:1.0~2.5Mpa
工作溫度:0~80℃
法蘭標準:GB/T 17241.6 GB9113
公稱通經:50~1200mm
適用介質:水、油、氣等
試驗標準:GB13927 AP1598
大口徑彈性座封閘閥主要零部件材料
|
名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥杆 |
不鏽鋼 |
|
“O” 形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不鏽鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪(傳動帽) |
可鍛鑄鐵 |
大口徑彈性座封閘閥主要外形連接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H(手輪) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H(傘齒輪) |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H(電動) |
電動裝置可由用戶指定 | ||||||
