產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 截止閥
- 高溫高壓電站截止閥
- J961Y

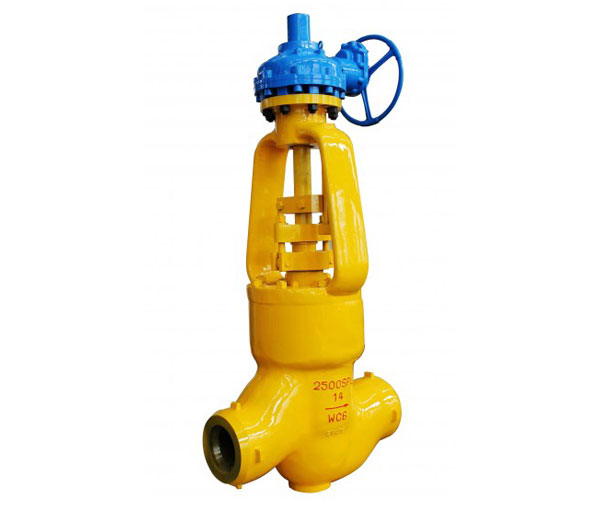

- J961Y高溫高壓電站截止閥
- 545
上一個:J41W-320Ti高壓鈦截止閥 下一個:無泄漏截止平衡閥
J961Y高溫高壓電站截止閥適用於公稱壓力 PN10.0 ~ 32.0Mpa 及 P(54)100V ~ P(57)170V ,工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。
高溫高壓電站截止閥 結構特點
1. 產品設計製造按 E101 和 JB/T3595-93 標準的規定,結構合理,性能優良,造型美觀。
2. 閥門中腔采用壓力自緊式密封結構,密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3. 閥瓣、閥座的密封麵采用司太立( stellite )鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
4. 閥杆經調質和表麵氮化處理,有良好的搞腐蝕性和抗擦傷性。
5. 閥蓋填料函深度合理,填料加緩蝕劑,密封可靠。
7. 電動截止閥配有 DZW 係列閥門電動裝置,具有殼體小,重量輕,功能全,外形美等特點,並可與程控電腦配套使用,也可按用戶要求選配電動裝置。
1. 產品設計製造按 E101 和 JB/T3595-93 標準的規定,結構合理,性能優良,造型美觀。
2. 閥門中腔采用壓力自緊式密封結構,密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3. 閥瓣、閥座的密封麵采用司太立( stellite )鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
4. 閥杆經調質和表麵氮化處理,有良好的搞腐蝕性和抗擦傷性。
5. 閥蓋填料函深度合理,填料加緩蝕劑,密封可靠。
7. 電動截止閥配有 DZW 係列閥門電動裝置,具有殼體小,重量輕,功能全,外形美等特點,並可與程控電腦配套使用,也可按用戶要求選配電動裝置。
高溫高壓電站截止閥 標準規範
設計與製造:E101,JB/T3595-93
壓力溫度:E101,JB/T3595
結構長度:E101
對焊連接尺寸:GB/T15198.3-95
檢驗與實驗:GB/T13927-92
設計與製造:E101,JB/T3595-93
壓力溫度:E101,JB/T3595
結構長度:E101
對焊連接尺寸:GB/T15198.3-95
檢驗與實驗:GB/T13927-92
高溫高壓電站截止閥 主要性能參數
|
產品型號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度(℃) |
適用介質 | |||
|
殼體強度 |
密封 |
P54 |
P55 |
P57 | ||||
|
J961H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J961H/Y-200 |
20 |
30 |
22 |
|
|
| ||
|
J961H/Y-250 |
25 |
38 |
28 |
|
|
| ||
|
J961H/Y-320 |
32 |
48 |
36 |
|
|
| ||
|
J961Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸 汽 |
|
J961Y-P54/140V |
|
38 |
28 |
14 |
|
| ||
|
J961Y-P54/170V |
|
48 |
36 |
17 |
10 |
| ||
|
J961Y-P55/100V |
|
38 |
28 |
|
14 |
|
≤555 | |
|
J961Y-P55/140V |
|
48 |
36 |
|
17 |
| ||
|
J961Y-P55/170V |
|
53 |
39 |
|
|
10 | ||
|
J961Y-P57/100V |
|
48 |
36 |
|
|
14 |
≤570 | |
|
J961Y-P57/140V |
|
55 |
40 |
|
|
17 | ||
|
J961Y-P57/170V |
|
60 |
44 |
|
|
| ||
主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
閥杆 |
閥瓣 |
密封麵 |
填料 |
閥杆螺母 |
手輪 |
|
9J61H型 |
25 WCB |
25 40Cr |
鉻不鏽鋼 鉻鉬鋁鋼化 |
鉻不鏽鋼 |
鉻不鏽鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
|
J961Y型 |
25 WCB |
25 40Cr |
鉻不鏽鋼 鉻鉬鋁鋼化 |
25 |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
|
J961Y-P54型 |
ZG20CrMolV 12CrlMolV |
12C r1MolV |
20CrMol V 25CrlMolV |
12CrlMolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
|
J961Y-P55型 |
ZG25CrMol V12CrlMolV |
12C r1MolV |
20CrMol V 25CrlMolV |
12C r1MolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
|
J961Y-P57型 |
ZGl5CrMolV 12CrlMolV |
12CrlMolV |
20CrMol V25CrlMolV |
12CrlMolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
