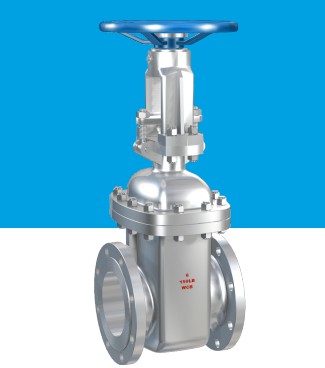

• 高溫高壓自封雙平板閘閥
• 484

高溫高壓自密封雙平板閘閥當閥板下降時，因閥板內部都設有自動緩張裝置，確保了閥體密封麵與閥板密封麵的緊密吻合。底部設有排汙裝置，各排汙物能及時排走，即使5mm的鋼棍被軋斷後，對密封也沒有任何影響，該閥所具有的特性，普通閥門根本解決不了。

高溫高壓自封密雙平板閘閥用途：

該閥門適用於化工、石油、天燃氣、電廠、煤礦、建築、鋼鐵、輕工及汙水處理等行業中。因介質中常有硬質顆粒和纖維性的汙垢等物體的管道係統中作為啟閉裝置，能起到極好的作用。其推動方式有手動、氣動及電動等。

高溫高壓自封密雙平板閘閥特點：

1、該閥門具有先進的設計理念，具有普通閥門不可比擬的特性，作為流體控製係統，本產品有效地解決了長期以來無法解決的因雜物而造成的閘閥密封麵損壞造成泄漏的現象。
2、為了滿足不同用戶的要求，該閥有國標及美標兩種體係，每一種體係中有通用型、平板閥型和油田專用閥門。
3、本閥門采用了彈簧自密封結構及特殊型的密封麵。使密封副不論在任何位置始終保持吻合，能徹底刮除密封麵上粘結的殘留汙垢（如泥沙、焊渣等附著物），密封麵不受任何損壞。由於密封麵堆焊了高硬度的耐腐濁的合金材料，經諸多廠家使用後證明該結構不但能刮盡密封麵的各種汙垢，而且能把Φ5mm的不鏽鋼焊條切斷，而密封麵無絲毫損壞，工作正常。
4、由於閥門中彈簧自密封結構能自動補償密封麵正常的磨損，一方麵由於密封性極強泄露率為零，另一方麵大大提高了閥門的工作使用壽命，為企業節約了成本。
5、該閥門采用了鍥式滾柱式開關機構。能輕便地開關閥門，例如PN4.0MpaDN300專利閥門，隻需一個人用手輪就可以輕鬆地開啟和關閉。經試驗證明，在相同壓力等級和口徑條件下，專利閥門開閉力钜僅為普通閥門的二分之一。如果閥門出現微小泄漏，隻要關緊手輪就能使閥門保持零泄漏，而普通閥門不具備這項技能。
6、由於本產品采用了特殊開關機構，防止了普通閥門因溫度變化很大，使閘板被卡死，而打不開的現象。
7、該閥在底部設有自動排汙係統，始終保持閘體內腔清潔，無殘留物。
8、閥體內設有防塵機構，保證閥門內腔不會有汙物侵入。而使內部機構失靈。

高溫高壓自封密雙平板閘閥

高溫高壓自封密雙平板閘閥使 用 說 明 書

閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用於調節介質的流量。PBZ44型平板閘閥是一種雙閘板式平板閘閥，是我廠的專利產品，適用於水、油品、蒸汽或其它介質的管線上。

1、高溫高壓自封密雙平板閘閥結構

切斷清潔Z44 型雙閘板平行閘閥的結構如圖1所示。

2、高溫高壓自封密雙平板閘閥主要特點

2.1流體阻力小。閥體內部的介質通道是直通的。介質流經閘閥時不改變其流通方向。全開時閘板下端不低於流道孔邊緣。

2.2啟閉較省力。其原因是閘板結構合理，閥杆螺母處又設置了二個推力球軸承。關閉時，隻需普通閘閥一半的力矩即可把閥門可靠關緊。

2.3介質流動方向不受限製，便於安裝。

2.4有行程指示器，啟閉狀況一目了然。

2.5傳動方式多樣化。有手動、電動、液動、氣動等由客戶任選，必要時可以實現遠程自動控製。

2.6.閥座和閘板密封麵堆焊了高硬度耐磨合金在彈簧力的作用下使閘板緊貼閥座密封麵，閥門開關時能清理殘留在密封麵上的汙垢等雜物，（5mm以內的鋼筋，焊條等可以切斷而密封麵不會受到任何損傷）這樣的結構使閥門能長期保證密封良好的效果。

3、技術規範

3.1公稱通徑 DN50~1200mm

3.2公稱壓力 PN1.6~42.0Mpa

3.3結構型式 PBZ44H型雙閘板式平行閘板閥

3.4采用標準：

設計標準：    JB/T5298-91

檢驗和試驗：  JB/T9092-1999

結構長度：    GB/T12221-1989

法蘭連接尺寸：GB9113.1~GB9113.26、JB79

3.5主體材料、適用介質和溫度

3.6壓力試驗

3.6.1依據的標準：JB/T9092-1999《閥門的檢驗與試驗》(但試驗的持續時間按JB/T5298-81)

3.6.2試壓的項目及試驗的持續時間   見表1

表1試壓項目及試驗的持續時間  分

3.6.3試驗介質

a、 低壓密封試驗時用純淨的壓縮空氣。

b、其餘試驗采用溫度不超過52℃的清水。

3.6.4允許泄漏量

a、對於殼體試驗和上密封試驗，不得有明顯可見的液滴或表麵潮濕。試驗時應無結構損傷。

b、對於低壓密封試驗和高壓密封試驗，不允許有明顯可見的泄漏通過閘板、閥座與閥體接觸麵，並無結構上的損壞。在試驗持續時間內，試驗介質通過密封麵的允許泄漏量  見表2。

表2允許泄漏量

3.6.5試驗方法：

a、 用液體試驗時，應將腔內空氣排淨。

b、殼體試驗時，閥門的兩端封閉，啟閉件部份開啟。達到規定的試驗壓力及保壓時間後進行檢查。

c、 進行密封試驗時，在閥門兩端不應施加對密封麵泄漏有影響的外力。

d、  密封試驗的加壓方法：應先後在關閉閥門的每一端加壓，另一端敞開通向大氣，加壓到規定試驗壓力，在規定的保壓時間後檢查出口端密封麵的泄漏。試驗時閥體體腔內應充滿介質並加壓到試驗壓力。

4、高溫高壓自封密雙平板閘閥保管、安裝、使用與維護：

4.1閥門應存放於幹燥的室內。

4.2長期存放的閥門應定期檢查閥門兩端的蓋板是否完好。清除汙垢，並在碳鋼閥門加工麵補塗防鏽油，以防鏽蝕。

4.3安裝前，首先核對閥門上的標誌，以確定該閥門是否符合使用要求。然後卸掉兩端蓋板，將閥門清洗幹淨。若不卸掉兩端蓋板，將無法安裝。

4.4本閥門可安裝在任何工作位置，但應便於操作和維修。

4.5開啟時應將閥杆提升至最高點，使填料和上密封同時起密封作用。

4.6安裝好的閥門長期不用的情況下，要一個月要加次油來回開關幾次，閥杆填料壓蓋要塗上防鏽油，以防氧化過於嚴重造成閥門損壞。

4.7．安裝在管線上或其他位置長期不工作時，先把閥門關閉能後開啟15mm(手輪回轉2圈即可)這樣可以使彈簧不是長期處於工作狀態使彈簧壽命延長。

5、可能發生的故障和排除方法

平行式雙閘板閘閥的選用原則
平行式雙閘板閘閥的優點
平行式雙閘板閘閥流阻小，不縮口的其流阻與短隻管的流阻相仿。帶導流孔的平行式雙閘板閘閥安裝在管路上還可直接用清管器進行清管。由於平行式雙閘板閘閥閘板是在兩閥座麵上滑動，因此平行式雙閘板閘閥液能適用於帶懸浮顆粒的介質、平行式雙閘板閘閥的密封麵實際上是自動定位的。閥座密封麵不會受到閥體熱變形的損壞。而且即使平行式雙閘板閘閥閥門在冷狀態下關閉，閥杆的熱伸長也不會使密封麵受到過載。同時當平行式雙閘板閘閥閥門關閉時，無導流孔的平行式雙閘板閘閥亦不要求閘板的關閉位置有較高的精度，因此平行式雙閘板閘閥可用行程來控製啟閉位置。
平行式雙閘板閘閥的安裝與維護應注意以下事項：
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、平行式雙閘板閘閥應垂直安裝（即閥杆處於垂直位置，手輪在頂部）。
3、帶有旁通閥的平行式雙閘板閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。
4、帶傳動機構的平行式雙閘板閘閥，按產品使用說明書的規定安裝。
5、如果平行式雙閘板閘閥閥門經常開關使用，每月至少潤滑一次。
平行式雙閘板閘閥選用原則
1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平行式雙閘板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明杆平行式雙閘板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平行式雙閘板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗杆浮動閥座帶導流孔的單閘板或雙閘板的平行式雙閘板閘閥，大多為 API16A 標準，壓力等級為 API2000、API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平行式雙閘板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明杆平行式雙閘板閘閥。
6. 城市自來水工程，選用單閘板或雙閘板無導流孔明杆平行式雙閘板閘閥。
