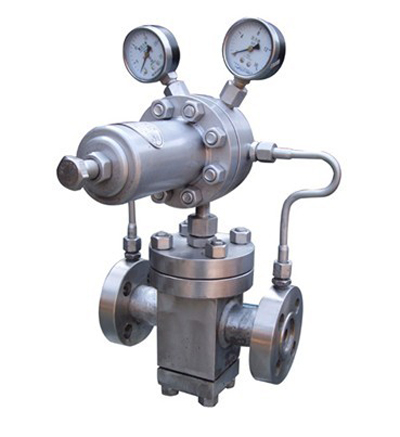

  • YK43X、YK43F高壓氣體減壓閥
  • 338

高壓氣體減壓閥的選用：
高壓氣體減壓閥的根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大於最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之後，油霧器或定值器之前，並注意不要將其進、出口接反；閥不用時應把旋鈕放鬆，以免膜片經常受壓變形而影響其性能。
高壓氣體減壓閥的安裝和維護應注意以下事項：
1、為了操作和維護方便，該閥一般直立安裝在水平管道上。
2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。
3、為了防止閥後壓力超壓，應在離閥出口不少於4M處安裝一個減壓閥。
高壓氣體減壓閥的的相關型號：
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P
高壓氣體減壓閥應用範圍
高壓氣體減壓閥適用於工作溫度≤70℃的空氣、液化氣、氧氣等氣體管路上。本閥通過啟閉件的節流，將使進口壓力降至某一需要的出口壓力，並借助介質本身的能量，使閥後壓力自動滿足預定要求，適應工況的要求。壓力等級：PN1.0MPa-32.0MPa
高壓氣體減壓閥性能：
性能參數
PERFORMANCE PARAMETER		 YK43X-16
YK43X-16C
YK43X-16P		 YK43X-25
YK43X-25C YK43X-25P		 YK43X-40
YK43X-40C
YK43X-40P
公稱壓力PN（Mpa)
NOMINAL PRESSURE		 1.6 2.5 4.0
強度壓力Ps（Mpa)
STRENGTH PRESSURE		 2.4 3.8 6.0
公稱通徑DN(mm)
NOMINAL DIAMETER		 15-300 15-250 20-200
進口壓力P1（Mpa)
INLET PRESSURE		 ≤1.6 ≤2.5 ≤4.0
出口壓力P2（Mpa)
OUTIET PRESSURE		 0.05-1.0 0.1-1.5 0.1-2.5
適用介質
SURTADLE MEDRVM		 氣體 GAS
適用溫度
SURTADLE MEDRVM		 常溫 NORMAL TEMPERATURE
壓力特性偏差（Mpa)
PRESSURE CHARACTER		 △P2P≤±P2×5%
流量特性偏差（Mpa)
DISCHARGE CHARACTER		 △P2G≤-P2×10%
泄漏量（KG/h m 3 /h)
AMOUNT OF IEAKAGE		 0
高壓氣體減壓閥產品結構圖：

高壓氣體減壓閥主要連接尺寸：
公稱通徑 外形尺寸 連接尺寸
DN L H H1 1.6MPa 2.5MPa 4.0MPa 6.4MPa
D D1 Z-d D D1 Z-d D D1 Z-d D D1 Z-d
15 140 285 85 95 65 4*12 95 65 4*12 95 65 4*12 105 75 4*12
20 160 285 85 105 75 4*12 105 75 4*12 105 75 4*12 125 90 4*12
25 180 290 100 115 85 4*12 115 85 4*12 115 85 4*12 135 100 4*12
32 200 290 105 140 100 4*18 135 100 4*18 135 100 4*18 150 110 4*18
40 220 310 110 150 110 4*18 145 110 4*18 145 110 4*18 165 125 4*18
50 250 310 110 165 125 4*18 160 125 4*18 160 125 4*18 175 135 4*18
65 280 310 115 185 145 4*18 180 145 4*18 180 145 4*18 200 160 4*18
80 310 340 155 200 160 8*18 195 160 8*18 195 160 8*18 210 170 8*18
100 350 340 155 220 180 8*18 235 190 8*18 230 190 8*18 250 200 8*18
125 400 375 190 250 210 8*18 270 220 8*18 270 220 8*18 295 240 8*18
150 450 375 200 285 240 8*23 300 250 8*23 300 250 8*23 340 280 8*23
200 550 475 225 340 295 12*23 360 310 12*23 375 320 12*23 405 345 12*23
250 650 535 290 405 355 12*25 425 370 12*25 445 385 12*25 470 400 12*25
300 800 595 320 460 410 12*25 485 430 16-30 510 450 16-34 530 460 16-41
350 900 650 355 520 460 16-25 550 490 16-34 570 510 16-34 595 525 16-41
400 1000 700 395 580 525 16-30 610 550 16-34 655 585 16-41 670 585 16-48
