- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 閘閥

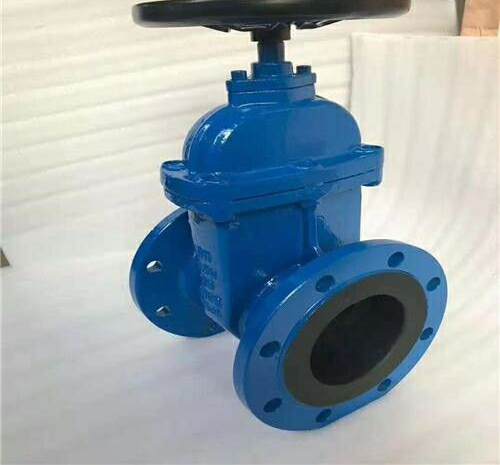

- 暗杆襯膠閘閥
- Z45J
- Z45J-暗杆襯膠閘閥
- 135
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z45J-暗杆襯膠閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、Z45J-暗杆襯膠閘閥產品簡介
的閘板隨閥杆一起作直線運動的，當閘板提升高度等於閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥杆的頂點作為標誌，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上，再倒回1/2－1圈 ,作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程>來確定。
二、Z45J-暗杆襯膠閘閥產品主要特點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺杆進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
6、結構長度(係殼體兩連接端麵之間的距離)較小。
7、形體簡單，結構長度短，製造工藝性好，適用範圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
三、Z45J-暗杆襯膠閘閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z45J-暗杆襯膠閘閥產品，請您根據Z45J-暗杆襯膠閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Z45J-暗杆襯膠閘閥產品簡介
的閘板隨閥杆一起作直線運動的，當閘板提升高度等於閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥杆的頂點作為標誌，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上，再倒回1/2－1圈 ,作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程>來確定。
二、Z45J-暗杆襯膠閘閥產品主要特點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺杆進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
6、結構長度(係殼體兩連接端麵之間的距離)較小。
7、形體簡單，結構長度短，製造工藝性好，適用範圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
三、Z45J-暗杆襯膠閘閥產品主要結構尺寸
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
| DN（mm） | NPS（inch） | L | D | D1 | D2 | F | B | Z-Φd | Do | H1 | H2 | W（kg） |
| PN1.0MPa | ||||||||||||
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 140 | 300 | 335 | 19 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 160 | 355 | 400 | 27 |
| 80 | 155 | 195 | 160 | 135 | 22 | 4-Φ18 | 160 | 400 | 450 | 42 | ||
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 180 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 10 | 530 | 560 | 64 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | 24 | 8Φ18 | 240 | 605 | 650 | 85 | |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-Φ18 | 240 | 650 | 770 | 105 |
| 250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 280 | 680 | 800 | 135 |
| 300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 280 | 710 | 835 | 155 |
