- 氣動高平台Y型三通球閥
- Q642F
- Q642F-氣動高平台Y型三通球閥
- 61
上一個：氣動法蘭襯氟球閥 下一個:氣動高平台法蘭三通球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q642F-氣動高平台Y型三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

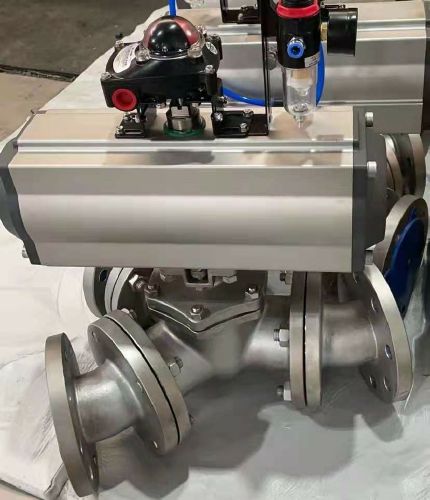

Q642F-氣動高平台Y型三通球閥，不同於L型三通和T型三通的90度直角，Y型三通球閥是一種特殊的三通球閥，閥體的三個口徑的角度有7種配合，適合不同的管道布線。壓力PN1.0-PN6.4MPA，通徑DN15-DN250，材質：2205、2507雙相鋼，904L、1.4529、254SMo不鏽鋼，C2000、C276哈氏合金，SS317L，SS316，SS304不鏽鋼。
Q642F-氣動高平台Y型三通球閥帶有高平台，方便與氣動連接，閥體三個通口之間的角度可以是：180°-45°-135°，180°-90°-90°，157.5°-157.5°-45°，135°-135°-90°，112.5°-112.5°-135°，120°-120°-120°，滿足多種管道走線。
Q642F-氣動高平台Y型三通球閥可以換向、分流、合流。氣動執行器可以配雙作用氣動或單作用氣動，雙電控電磁閥、單電控電磁閥、限位開關、手輪、空氣過濾減壓器。單作用氣動，靠彈簧的恢複張力使閥門複位。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不鏽鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝麵（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥杆尺寸用於安裝。
2、頂部安裝麵符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不鏽鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側麵進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
應用標準:
設計與製造：GB/T12237, ANSI B16.34, API 608；
結構長度：GB/T12221；
法蘭尺寸：GB/T9113，ASME B16.5, JIS B2212，JIS B2214；
檢驗與試驗：GB/T13927。
參數
產品型號：；
公稱壓力：PN1.6-6.4MPa；
公稱通徑：DN15-DN250；
操作方式：氣動；
連接方式：法蘭；
閥門功能：切斷、換向、分流、合流；
適用介質：氟氧化鈉、海水、硫酸、鹽酸、磷酸、氫氟酸、鹽水、高濃度氯離子廢水。
零部件材質：
閥體材質：2205、2507雙相鋼，904L、1.4529、254SMo不鏽鋼、C2000、C276哈氏合金、304、316、316L；
球體材質：2205、2507、304、304L、316、316L、904L、1.4529、254SMo，C2000、C276；
閥杆材質：F53、F51、F304、F316，904L、1.4529、254SMo，C2000、C276；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、PEEK。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q642F-氣動高平台Y型三通球閥產品，請您根據Q642F-氣動高平台Y型三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q642F-氣動高平台Y型三通球閥，不同於L型三通和T型三通的90度直角，Y型三通球閥是一種特殊的三通球閥，閥體的三個口徑的角度有7種配合，適合不同的管道布線。壓力PN1.0-PN6.4MPA，通徑DN15-DN250，材質：2205、2507雙相鋼，904L、1.4529、254SMo不鏽鋼，C2000、C276哈氏合金，SS317L，SS316，SS304不鏽鋼。
Q642F-氣動高平台Y型三通球閥帶有高平台，方便與氣動連接，閥體三個通口之間的角度可以是：180°-45°-135°，180°-90°-90°，157.5°-157.5°-45°，135°-135°-90°，112.5°-112.5°-135°，120°-120°-120°，滿足多種管道走線。
Q642F-氣動高平台Y型三通球閥可以換向、分流、合流。氣動執行器可以配雙作用氣動或單作用氣動，雙電控電磁閥、單電控電磁閥、限位開關、手輪、空氣過濾減壓器。單作用氣動，靠彈簧的恢複張力使閥門複位。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不鏽鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝麵（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥杆尺寸用於安裝。
2、頂部安裝麵符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不鏽鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側麵進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
應用標準:
設計與製造：GB/T12237, ANSI B16.34, API 608；
結構長度：GB/T12221；
法蘭尺寸：GB/T9113，ASME B16.5, JIS B2212，JIS B2214；
檢驗與試驗：GB/T13927。
參數
產品型號：；
公稱壓力：PN1.6-6.4MPa；
公稱通徑：DN15-DN250；
操作方式：氣動；
連接方式：法蘭；
閥門功能：切斷、換向、分流、合流；
適用介質：氟氧化鈉、海水、硫酸、鹽酸、磷酸、氫氟酸、鹽水、高濃度氯離子廢水。
零部件材質：
閥體材質：2205、2507雙相鋼，904L、1.4529、254SMo不鏽鋼、C2000、C276哈氏合金、304、316、316L；
球體材質：2205、2507、304、304L、316、316L、904L、1.4529、254SMo，C2000、C276；
閥杆材質：F53、F51、F304、F316，904L、1.4529、254SMo，C2000、C276；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、PEEK。
