首頁-->產品中心-->通用閥門-->>電動閥門-->>電動開關蝶閥

銷售電話：13817855033
圖文傳真：+86-021-51645825

所屬係列：
產品名稱：
產品型號：
關鍵字標簽：
瀏覽次數：

通用閥門
電動開關蝶閥
D941HPN10
D941HPN10-電動開關蝶閥
102

上一個：鋁電池氣動陶瓷球閥門下一個:氣動閥門

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D941HPN10-電動開關蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D941HPN10-電動開關蝶閥法蘭連接，三偏心硬密封，金屬石墨多層次密封麵，閥座本體堆焊Cr13係列不鏽鋼，公稱壓力PN10~16，公稱通經DN40-DN2400(國標)，閥體材質可選（WCB碳鋼、CF8不鏽鋼、雙相鋼等）使用壽命長。用於治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

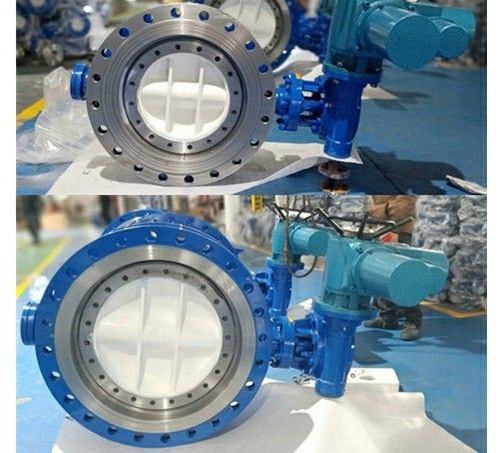

電動蝶閥圖片
電動蝶閥性能結構:
其結構三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕，適用溫度: -40℃～425℃
特點:
1、三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，使用壽命長等特點
3、蝶板密封麵堆焊鈷基硬質合金，使用壽命長
4、大規格蝶板絎架結構，強度高，過流麵積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限製，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便於用戶使用
電動控製蝶閥執行標準:
設計規範:GB/T 12238
結構長度:GB/T 12221
法蘭連接:GB/T 9113
試驗與檢驗:GB/T 13927
產品標識:GB/T 12220
性能參數:

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃不鏽鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

零件的材料:

蝶閥型號	D343H	D643H	D943H
D343Y	D643Y	D943Y
D343W	D643W	D943W
適用介質	水、蒸汽、油品介質等
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
閥杆	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
密封麵	SS+柔性石墨不鏽鋼司太立合金碳化鎢鎳合金 Monel
填料	柔性石墨

外形尺寸:

公稱通徑	結構長度	H	外形尺寸(參考值)
DN	L	D343	D643	D943
毫米mm	英寸inch	短係列	長係列	H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685

安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度是否滿足使用要求。應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
