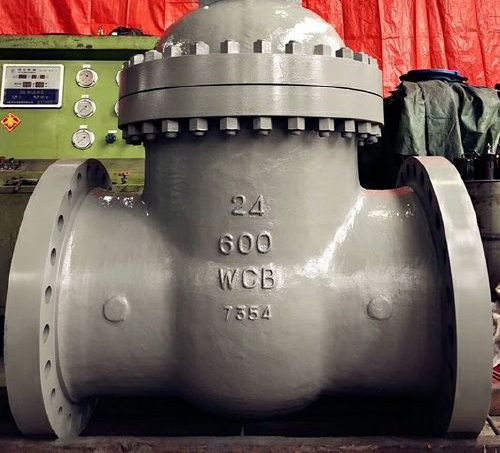

Electric gate valve電動閘閥Class600LB產品說明書資料介紹
Electric gate valve電動閘閥Class600LB設計生產檢測標準使用美國標準API、ASME執行標準。
設計製造符合美國國家標準ANSIB16.34，美國石油學會標準API6D和API600要求。結構緊湊、體積小、剛性好、密封安全可靠。關閉件(閘板)彈性結構，在工作中能自動補償由於異常負荷或溫度引起的閥體變形。因此，密封可靠，並且不會產生閘板楔柱。通徑大於等於NPS10"，壓力級150磅級和通徑大於等於NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕鬆。主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封麵材質配對，以滿足工況要求，延長使用壽命。
應用範圍
廣泛適用於國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶矽、電力等行業工業管道。 適用介質: 水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
結構特點:
1、流體阻力小 , 密封麵受介質的忡刷和侵蝕小。
2、開閉比較省力。
3、介質流向不受限製 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
執行標準:
設計與製造:API 600/API 6D
結構長度:ANSI B16.10
法蘭尺寸:ANSI B16.5 ANSI B16.5
對焊連接尺寸:ANSI B16.25 ANSI B16.25
壓力-溫度:ANSI B16.34 ANSI B16.34
試驗-檢驗:API 598 API6D
部件材料性能參數:
壓力測試
連接尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Electric gate valveClass600LB- 電動閘閥產品，請您根據Electric gate valveClass600LB- 電動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Electric gate valve電動閘閥Class600LB產品說明書資料介紹
Electric gate valve電動閘閥Class600LB設計生產檢測標準使用美國標準API、ASME執行標準。
設計製造符合美國國家標準ANSIB16.34，美國石油學會標準API6D和API600要求。結構緊湊、體積小、剛性好、密封安全可靠。關閉件(閘板)彈性結構，在工作中能自動補償由於異常負荷或溫度引起的閥體變形。因此，密封可靠，並且不會產生閘板楔柱。通徑大於等於NPS10"，壓力級150磅級和通徑大於等於NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕鬆。主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封麵材質配對，以滿足工況要求，延長使用壽命。
應用範圍
廣泛適用於國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶矽、電力等行業工業管道。 適用介質: 水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
結構特點:
1、流體阻力小 , 密封麵受介質的忡刷和侵蝕小。
2、開閉比較省力。
3、介質流向不受限製 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
執行標準:
設計與製造:API 600/API 6D
結構長度:ANSI B16.10
法蘭尺寸:ANSI B16.5 ANSI B16.5
對焊連接尺寸:ANSI B16.25 ANSI B16.25
壓力-溫度:ANSI B16.34 ANSI B16.34
試驗-檢驗:API 598 API6D
部件材料性能參數:
| 閥體、閥蓋、閘板 | WCB | ZG1Cr18Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） |
| 密封麵 | Cr13或硬質合金 | 本體（W）或硬質合金（Y） | ||||
| 閥杆及內件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9（304） | 00Cr19Ni11（304L） | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2（316） |
| 填料 | 柔性石墨 | |||||
| 墊片 | 不鏽鋼纏繞墊片 | |||||
| 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | ||
| 適用溫度 | -29~425℃ | -40~500℃ | ||||
| 公稱壓力（Lb） | 強度試驗 | 水密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | Mpa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5~0.7 | 60~100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| NPS | DN | Class 600Lb | WT（kg） | |||||||
| in | mm | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| 2" | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 510 | 254 | 44 |
| 21/2" | 65 | 330 | 190 | 149 | 105 | 29 | 8-Φ22 | 554 | 254 | 60 |
| 3" | 80 | 356 | 210 | 168.5 | 127 | 32 | 8-Φ22 | 595 | 305 | 80 |
| 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 712 | 356 | 145 |
| 5" | 125 | 508 | 330 | 266.5 | 186 | 45 | 8-Φ29 | 826 | 406 | 236 |
| 6" | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 995 | 508 | 309 |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 1157 | 610 | 522 |
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 1373 | 686 | 779 |
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 20-Φ35 | 1603 | 686 | 1108 |
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 1930 | 762 | 1503 |
| 16" | 400 | 991 | 686 | 603 | 470 | 77 | 20-Φ41 | 2032 | 889 | 1939 |
| 18" | 450 | 1092 | 743 | 654 | 533 | 90 | 20-Φ44 | 2286 | 889 | 2733 |
| 20" | 500 | 1194 | 813 | 724 | 584 | 96 | 24-Φ44 | 2591 | 1118 | 3214 |
| 24" | 600 | 1397 | 940 | 838 | 692 | 109 | 24-Φ52 | 3124 | 1118 | 4177 |
