奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z960YPW540 140V-電動閘閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電動閘閥說明書資料介紹

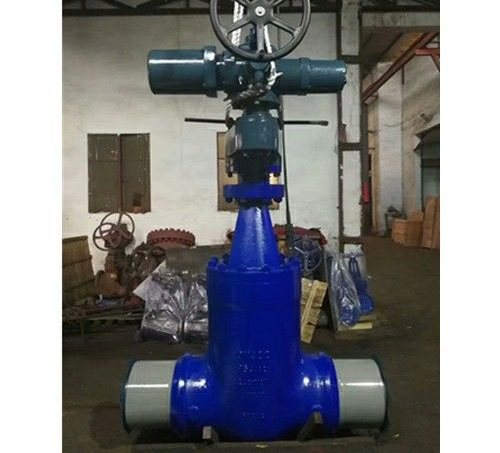

電動閘閥與其他閥門產品相比的特點是高溫高壓，由於性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。閥體材質鉻鉬鋼鑄造適用於火力電廠540℃高溫蒸汽使用，P54代表可以用於溫度≤540℃介質，100V代表使用壓力PN100閥體材質20CrMoV鉻鉬鋼。智能電動裝置控製開關，明杆楔式雙閘板結構形式，本體結構為直通式，焊接（BW對焊），中腔采用自緊密封式結構（俗稱自密封）壓力越高密封越好，閥座密封麵套焊STL硬質合金圈，閥板堆焊STL合金焊條，安裝位置與管道垂直，並使閥門中腔向上，閥門工作時，閥瓣處於全開或全關位置，不允許停留在中間位置或當調節閥使用。適用介質：水、蒸氣等非腐蝕性介質。主要用於電力（火力電站、核電站）、石油、化工、冶金、環保、礦山、食品、造紙、航天、船舶、各種係統的管路上，切斷或接通管路介質。
由於性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
?結構特點
1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封麵采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
4、閥杆表麵經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控製，電動裝置由電機、減速器、轉矩控製機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。
執行標準
1、設計、製造：E101
2、結構長度：E101
3、對焊連接：78DG　ANSI　B16。25
4、檢查和試驗：E101
零件材料
零件材料
零件名稱材料牌號
閥體WCBWC6、ZG20crmovWC9\ZG15crlmolv
閘板WCBWC6、ZG20crmovWC9\ZG15crlmolv
閥蓋2512Cr1Mo1VA
閥杆1Cr17Ni1220Cr1Mo1VA
閥座2512Cr1Mo1VA
密封環S軟鋼（增強柔性石墨）S軟鋼（增強柔性石墨）S軟鋼（增強柔性石墨）
填料增強柔性石墨
支架WCBWCB或WC6
閥杆螺母　45（ZCuZn25A16Fe3Mn3）　
四開環1Cr1320Cr1Mo1VA
性能參數
性能參數
型號公稱壓PN（MPa）試驗壓力（MPa）工作壓力（MPa）工作溫度（℃）適用介質
強度試驗密封試驗/上密封試驗
Z962Y-2502537.527.525≤425水、蒸汽
Z962Y-32032483632≤425
Z962Y-P54100P54103022　≤540蒸汽
Z962Y-P55140P551437.527.5　≤550
Z962Y-P54170P55174836　≤540
Z962Y-P57170P571761.841.2　≤570
外形連接尺寸
公稱通徑DNNominal diameter主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions電動裝置Electric dewice重量Weight
dLHL1L2
Z962Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z962Y-320
100965331236437277DZW60291
1251186101302437277DZW60315
1501487621403526283DZW90672
1751487621650554309DZW180684
22522210411650554309DZW180696
Z962Y-P54100V
1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125
Z962Y-P54170V
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764　DZW5002834
32531014482265690398DZW5002632
35033815502536715　DZWC-45591
：

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z960YPW540 140V-電動閘閥 產品，請您根據Z960YPW540 140V-電動閘閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
