- 截止閥
- 不鏽鋼截止閥
- J41H16R

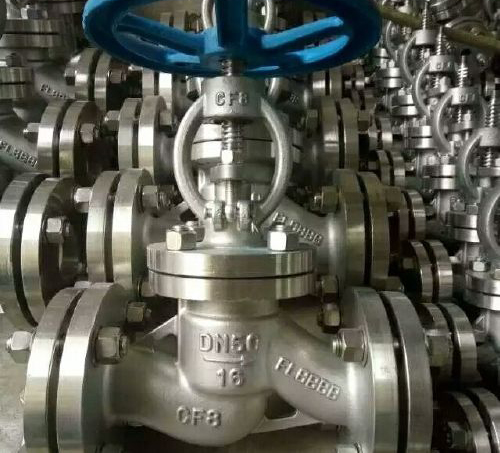

- J41H16R-不鏽鋼截止閥
- 51
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H16R-不鏽鋼截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
J41H16R-不鏽鋼截止閥產品說明書介質：
J41H16R-不鏽鋼截止閥結構比閘閥簡單，製造與維修都較方便，適用介質：水、蒸汽、油品、弱酸性腐蝕介質等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。
?特點
1、結構比閘閥簡單，製造與維修都較方便
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封麵不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封麵之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質隻能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受衝蝕。
執行標準
外形結構尺寸
安裝維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H16R-不鏽鋼截止閥產品，請您根據J41H16R-不鏽鋼截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41H16R-不鏽鋼截止閥產品說明書介質：
J41H16R-不鏽鋼截止閥結構比閘閥簡單，製造與維修都較方便，適用介質：水、蒸汽、油品、弱酸性腐蝕介質等。廣泛用在石油、化工、製藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式有：手動、齒輪傳動、電動、氣動等。
?特點
1、結構比閘閥簡單，製造與維修都較方便
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封麵不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封麵之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質隻能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受衝蝕。
執行標準
| 設計與製造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不鏽鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 誌 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 16 | 4×ø14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 | 233 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×ø14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×ø14 | 285 | 160 | 7.5 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 | 302 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 | 355 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4×ø18 | 362 | 240 | 16 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8×ø18 | 325 | 280 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 369 | 280 | 30 |
| 100 | 350 | 230 | 190 | 165 | 24 | 8×ø23 | 370 | 300 | 35 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×ø18 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8×ø23 | 611 | 400 | 98 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12×ø25 | 721 | 400 | 170 |
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H16R-不鏽鋼截止閥產品，請您根據J41H16R-不鏽鋼截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
