全通經偏心半球閥
PQ940H10
PQ940H10-全通經偏心半球閥
47

上一個：氣動球閥下一個:氧氣球閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ940H10-全通經偏心半球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
PQ940H10-全通經偏心半球閥產品說明書資料介紹：

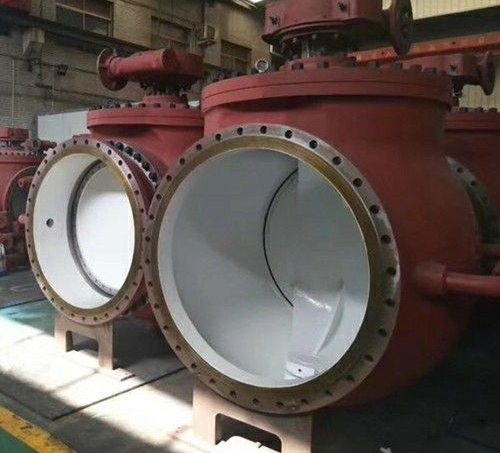

PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成，閥體材質可選QT450/WCB材質，法蘭連接，驅動方式：電動，公稱壓力PN6-10，公稱通經DN200-DN2400，使用介質：水，溫度範圍：≤150℃，密封麵堆焊不鏽鋼材質耐腐蝕使用壽命長，偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用於作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時，不必從管線上拆卸閥門，隻須拆掉中法蘭螺栓和螺母，將閥蓋和閥杆組合件一起從閥體中取下來，然後取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到低點。
結構原理
利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。
執行標準
設計製造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
性能參數

性能參數
材料性能	材料代號
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2	ZG7Cr18Ni9T
	ZG230	0Cr18Ni9（CF8）	（CF8M）	（CF3）	（CF3M）	（F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質	硝酸類
測試範圍 Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440-1992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

連接尺寸

連接尺寸
公稱壓力 PN	公稱通徑 DN	尺寸【mm】
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	Ws	Hd
1.0 MPa	100	229	220	180	156	22	8-Φ18	330	380
	125	254	250	210	184	22	8-Φ18	345	405
	150	267	285	240	211	24	8-Φ22	370	440
	200	292	340	295	266	24	8-Φ22	405	470
	250	330	395	350	319	26	12-Φ22	480	540
	300	356	445	400	370	26	12-Φ22	520	580
	350	430	505	460	429	26	16-Φ22	570	630
	400	530	565	515	480	26	16-Φ26	630	710
	450	580	615	565	530	28	20-Φ26	690	770
	500	630	670	620	582	28	20-Φ26	740	820
	600	800	780	725	682	34	20-Φ30	840	940
	700	900	895	840	794	34	24-Φ30	960	1040
	800	1000	1015	950	901	36	24-Φ33	1080	1180
	900	1100	1115	1050	1001	38	28-Φ33	1190	1280
	1000	1200	1230	1160	1112	38	28-Φ36	1310	1420

結構尺寸圖
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件
