- 球閥
- 代鍾閥噴煤球閥
- QYSQ647DZMF16
- QYSQ647DZMF16-代鍾閥噴煤球閥
- 47
上一個：高溫高壓球閥 下一個:金屬硬密封球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多QYSQ647DZMF16-代鍾閥噴煤球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
QYSQ647DZMF16-代鍾閥噴煤球閥產品說明書資料介紹

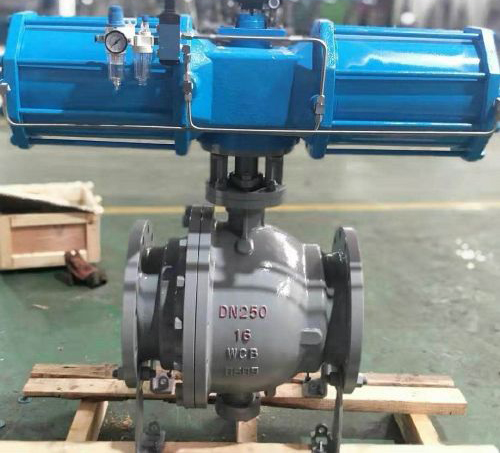

QYSQ647DZMF16-代鍾閥噴煤球閥為雙閥座設計，每個方向都能密封，因而沒有流向限製，閥芯閥座金屬硬密封材質，耐受煤粉介質的衝刷，可分為對分二片式和三片式兩種結構型式。公稱通徑DN50-DN800，公稱壓力PN1.6MPa，閥體材質：鑄鐵/WCB，閥芯材質：硬化處理耐磨不鏽鋼，適用溫度：≤200℃，廣泛用於高爐噴煤係統作為啟閉/切斷裝置使用
結構特點
1.閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2.密封圈采用特殊材料製成，具有耐高溫、耐磨損、使用壽命長的特點；
3.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥杆、閥杆與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保係統安全。
結構原理
閥體+閥杆+閥蓋+球體+支架+底蓋軸+氣動執行機構
由圓柱體和球體相交構成，閥杆是圓柱體，設置於閥體內，套裝於一球體上。球體設置於所述閥體中，由閥杆和一底蓋軸作支承，作90°旋轉運動，與閥座形成密封副。閥蓋由多個圓柱體和半球體構成，且以螺栓與所述閥體連接。支架是方形構件，以支承一氣動執行機構。底蓋軸是多圓柱體，以螺栓與所述閥體連接。氣動執行機構和所述支架連接，以驅動所述閥杆，實現閥門的啟閉。具有耐受煤粉介質的衝刷，提高閥門使用壽命的優點。
用途範圍
用來控製含塵氣體、含顆粒顆粒、固體粉末等介質的設備，多用於高爐噴煤係統。
執行標準
設計製造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
主要零部件材料
閥體：鑄鐵/鑄鋼
閥杆：2Cr13
閥芯：耐磨不鏽鋼
閥座：耐磨不鏽鋼
安裝注意事項
（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的QYSQ647DZMF16-代鍾閥噴煤球閥產品，請您根據QYSQ647DZMF16-代鍾閥噴煤球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
