- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 不鏽鋼材質球閥
- 304LQ41F16PL

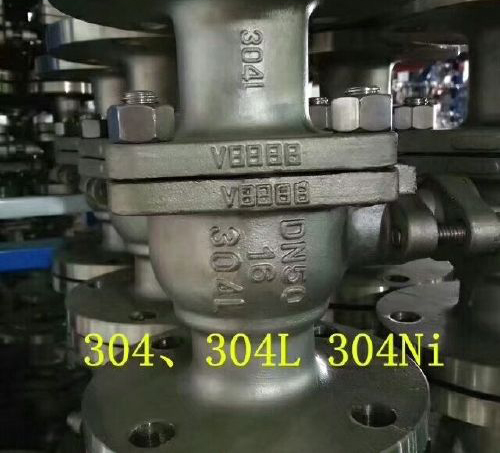

- 304LQ41F16PL-不鏽鋼材質球閥
- 47
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多304LQ41F16PL-不鏽鋼材質球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
304L304LQ41F16PL-不鏽鋼材質球閥Q41F-16PL說明書資料介紹:
304L304LQ41F16PL-不鏽鋼材質球閥Q41F-16PL球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，V型球閥。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由於電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。
304L不鏽鋼材質介紹
304L不鏽鋼也稱為 低碳不鏽鋼，是一種通用性的不鏽鋼材料，廣泛地用於製作要求良好綜合性能(耐腐蝕和成型性)的設備和機件。
304L不鏽鋼是一種通用性的不鏽鋼材料。
304L不鏽鋼牌號:
老標準JB/T 4237-1992 對應 00Cr19Ni10
新標準GB/T 20878-2007 不鏽鋼及耐熱鋼牌號及化學成分
及 GB 24511 2009 承壓設備用不鏽鋼鋼板及鋼帶
上對應 022Cr19Ni10，其含碳量約0.03%
統一數字代號 S30403區別於304的S30408
化學成分
分析304L不鏽鋼化學化學成分%
C:≤0.03 ，
Si :≤1.0 ，
Mn :≤2.0 ，
Cr :18.0~20.0 ，
Ni :8.0~12.0，
S :≤0.03 ，
P :≤0.035;
力學性能
304L不鏽鋼的力學性能:
屈服強度(N/mm2)≥205
抗拉強度 ≥520
延伸率(%)≥40
硬度HB ≤187 HRB≤90 HV ≤200密度7.93 g·cm-3
比熱c(20℃)0.502 J·(g·C)-1
熱導率λ/W(m·℃)-1 (在下列溫度/℃)
20 100 500
12.1 16.3 21.4
線脹係數α/(10-6/℃) (在下列溫度間/℃)
20~100 20~200 20~300 20~400
16.0 16.8 17.5 18.1
電阻率0.73 Ω·mm2·m-1
熔點 1398~1420℃
執行標準
外形連接尺寸
外形結構尺寸圖:
維修注意事項:
(1) 先查明球閥上、下遊管道確已卸除壓力後，才能進行拆卸分解操作。
(2) 非金屬零件清洗後應立即從清洗劑中取出，不得長時間浸泡。
(3)裝配時法蘭上的螺栓 對稱、逐步、均勻地擰緊。
(4)清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃氣)等均相容。工作介質為燃氣時，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純淨水或酒精清洗。
(5)分解下來的每單個球閥零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可幹淨的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁麵上的油脂、汙垢、積膠、灰塵等。
(6)球閥分解及再裝配時 小心防止損傷零件的密封麵，特別是非金屬零件，取出O型圈時宜使用工具。
(7)清洗後需待被洗壁麵清洗劑揮發後(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生鏽、被灰塵汙染。
(8)新零件在裝配前也需清洗幹淨。
(9)使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均（jun1）相容。工作介質為燃氣時，可用例如特221潤滑脂。在密封件安裝槽的表麵上塗一薄層潤滑脂，在橡膠密封件上塗一薄層潤滑脂，閥杆的密封麵及摩擦麵上塗一薄層潤滑脂。
(10)裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等汙染、粘附或停留在零件表麵上或進入內腔。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的304LQ41F16PL-不鏽鋼材質球閥產品，請您根據304LQ41F16PL-不鏽鋼材質球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
304L304LQ41F16PL-不鏽鋼材質球閥Q41F-16PL說明書資料介紹:
304L304LQ41F16PL-不鏽鋼材質球閥Q41F-16PL球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，V型球閥。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由於電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。
304L不鏽鋼材質介紹
304L不鏽鋼也稱為 低碳不鏽鋼，是一種通用性的不鏽鋼材料，廣泛地用於製作要求良好綜合性能(耐腐蝕和成型性)的設備和機件。
304L不鏽鋼是一種通用性的不鏽鋼材料。
304L不鏽鋼牌號:
老標準JB/T 4237-1992 對應 00Cr19Ni10
新標準GB/T 20878-2007 不鏽鋼及耐熱鋼牌號及化學成分
及 GB 24511 2009 承壓設備用不鏽鋼鋼板及鋼帶
上對應 022Cr19Ni10，其含碳量約0.03%
統一數字代號 S30403區別於304的S30408
化學成分
分析304L不鏽鋼化學化學成分%
C:≤0.03 ，
Si :≤1.0 ，
Mn :≤2.0 ，
Cr :18.0~20.0 ，
Ni :8.0~12.0，
S :≤0.03 ，
P :≤0.035;
力學性能
304L不鏽鋼的力學性能:
屈服強度(N/mm2)≥205
抗拉強度 ≥520
延伸率(%)≥40
硬度HB ≤187 HRB≤90 HV ≤200密度7.93 g·cm-3
比熱c(20℃)0.502 J·(g·C)-1
熱導率λ/W(m·℃)-1 (在下列溫度/℃)
20 100 500
12.1 16.3 21.4
線脹係數α/(10-6/℃) (在下列溫度間/℃)
20~100 20~200 20~300 20~400
16.0 16.8 17.5 18.1
電阻率0.73 Ω·mm2·m-1
熔點 1398~1420℃
執行標準
| 設計與製造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
維修注意事項:
(1) 先查明球閥上、下遊管道確已卸除壓力後，才能進行拆卸分解操作。
(2) 非金屬零件清洗後應立即從清洗劑中取出，不得長時間浸泡。
(3)裝配時法蘭上的螺栓 對稱、逐步、均勻地擰緊。
(4)清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃氣)等均相容。工作介質為燃氣時，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純淨水或酒精清洗。
(5)分解下來的每單個球閥零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可幹淨的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁麵上的油脂、汙垢、積膠、灰塵等。
(6)球閥分解及再裝配時 小心防止損傷零件的密封麵，特別是非金屬零件，取出O型圈時宜使用工具。
(7)清洗後需待被洗壁麵清洗劑揮發後(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生鏽、被灰塵汙染。
(8)新零件在裝配前也需清洗幹淨。
(9)使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均（jun1）相容。工作介質為燃氣時，可用例如特221潤滑脂。在密封件安裝槽的表麵上塗一薄層潤滑脂，在橡膠密封件上塗一薄層潤滑脂，閥杆的密封麵及摩擦麵上塗一薄層潤滑脂。
(10)裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等汙染、粘附或停留在零件表麵上或進入內腔。
