  • 所屬係列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 球閥
  • 內螺紋球閥
  • Q11F

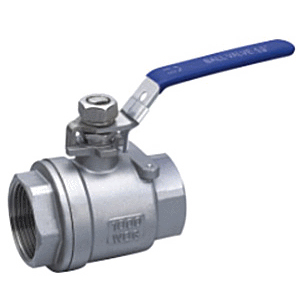

  • Q11F內螺紋球閥
  • 833
上一個:法蘭球閥  下一個:焊接球閥

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多內螺紋球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

內螺紋球閥執行標準
1、設計與製造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、檢驗主試驗:JB/T 9092、API 598。

內螺紋球閥技術參數和性能

試驗壓力
(Mpa)
公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7
內螺紋球閥主要零件材質
連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐
蝕介質
水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐蝕介質
適用溫度 -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯)
內螺紋球閥連接尺寸及重量
公稱通徑 內螺紋連接 對焊連接
mm inch D L
(mm)
H 管螺紋G B 重量
(Kg)
尺寸 重量
(Kg)
L D1 D2
10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32
15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48
20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68
25 1 25 90 80 1″ 140 1.2 100 25 34 1.2
32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9
40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7
50 2 50 144 110 2″ 180 3.9 154 50 62 3.8
65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0
80 3 78 206 150 3″ 250 11.5 222 78 94 11.4
100 4 98 240 170 4″ 250 20.5 273 98 124 20.3
上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的內螺紋球閥產品,請您根據內螺紋球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
